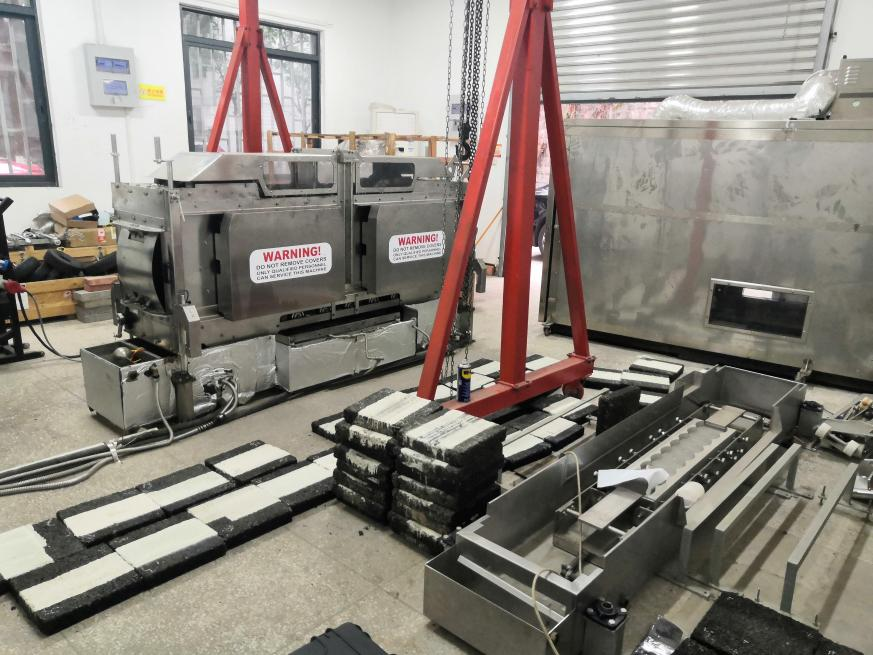

2021年，某交通科研設計院引進的一臺英國產的路面加速加載測試設備，不能滿足國家相關標準和規定，不能正常使用，經我公司技術人員對其部分模塊部件進行改造設計后，完全符合了國家標準，增加且實現了原有設備的所有功能正常使用。

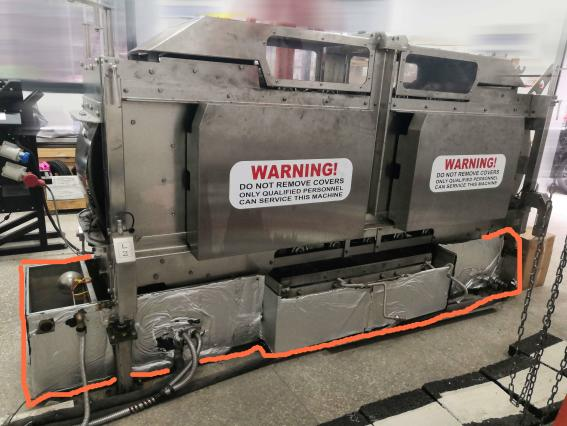

       第一、對其路面環境實驗槽進行改造設計（上圖紅色涂鴉部分為改造模塊），在模擬水淹模式基礎上增加了噴水、水加熱、仿雨淋等模式；

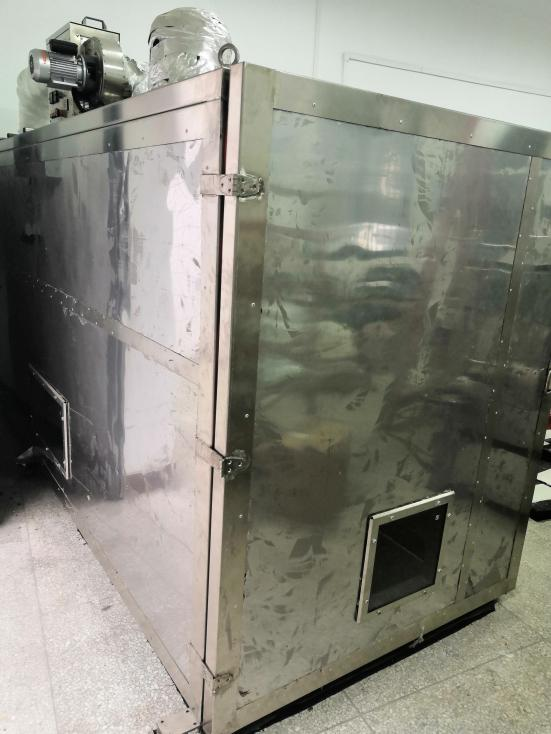

環境溫度控制倉

       第二、全新設計環境溫度控制倉，由于該單位設備缺少環境溫度控制模塊，如果從國外購買價格十分昂貴，經我司技術人員全新設計后，不僅實現了溫控系統下進行路面干式加熱實驗、濕式水循環加熱實驗，路面制冷低溫實驗，還為該單位節約了大量的經費。

一、產品概述

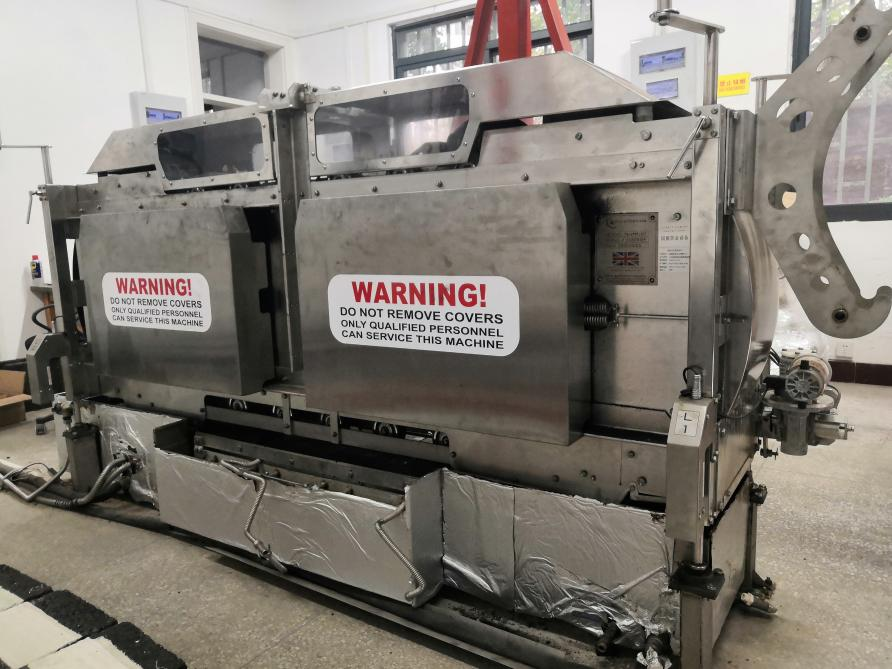

       英國PaveTestina公司生產的PaveMLS11小型1/3尺寸路面加速加載測試設備，采用1/3比例標準卡車輪胎對路面進行加載，胎壓與標準卡車輪胎一致，加載輪對地應力與標準卡車輪胎一致，所以在實際路面上加載得到的車轍數據與足尺加速加載一致。

       并且可以鋪設1/3比例厚度的試驗道路，用小型加速加載來研究道路內部的力學響應和基層損壞，得到的試驗數據與在實際道路上進行足尺加速加載實試驗數據是一致的。

       可以代替大型足尺路面加速加載設備來進行加載測試，研究現場真實路面狀態上的全部尺寸車輛車輪加載下路面性能研究，以節約試驗成本和快速得到初步試驗結論。

       也可以用于研究瀝青材料面層的疲勞特性，預測和評價路面車轍等性能。如果相對于常規的加速加載試驗狀態，需要和普通車轍測試設備一樣評估慢速加載時路面性能的狀況，只需調整它的加載速度即可，然而加載方向卻始終模擬真實行車狀態而進行單向的加載模式。

       PaveMLS11小型加速加載設備，采用標準卡車輪胎的1/3比例尺寸輪胎進行加載，安裝有4個加載輪，測試長度接近1.1m，可施加7200次/每小時加載。作用于300mm直徑試樣上的荷載可至2.7kN（短時間可達2.9kN），輪壓700kPa（短時間可達800kPa）。

二、產品特點

（1）小型路面加速加載設備配置有橫向移動系統，可以模擬實際路面輪跡帶上輪跡的正態分布，橫移寬度為左右各75mm；

（2）加載輪寬度80mm，在橫向移動系統啟動后加載寬度可達230mm；

（3）特殊巧妙的荷載單元設計結構，使得路面不平的情況下加載輪對地荷載依然是穩定的；

（4）小型路面加速加載設備有本地手動和遠程自動兩種控制方式 ，在遠程模式下軟件可以記錄設備高度，環境溫度，路面溫度和道路內部溫度及加載速度、次數等信息；

（5）小型路面加速加載設備配置有胎壓監測系統，在發生爆胎或者胎壓不足的情況設備自動警報并停機；

（6）小型路面加速加載設備有多種試驗方式，可以在實際道路上進行試驗，也可以使用配置的大尺寸震動輪碾成型機，在實驗室內成型試驗道路進行試驗，或者在實際道路上取芯，將芯樣放置在實驗室底座內進行試驗，或者直接將實際道路取樣到實驗室內進行試驗；

（7）設備可以使用配置的溫控系統進行多種溫度模式試驗，可以進行路面干式加熱試驗，濕式水循環加熱試驗，路面制冷低溫試驗；

（8）小型路面加速加載設備配置斷面儀，可以在加載后測量路面車轍，同時可以利用車轍與加載次數的關系預測實際道路車轍發展規律；

（9）小型路面加速加載設備通體由不銹鋼構成，以防止潮濕環境下的腐蝕。

三、產品應用

（1）現場熱干環境測試：現場較高溫度下的干燥路面測試需要PaveMLS11荷載模擬器、斷面儀、環境控制倉、干燥烘干系統和制熱/制冷系統。

（2）現場冷干環境測試：在較低溫度下，需綜合PaveMLS11荷載模擬器、斷面儀、環境控制倉、干燥烘干系統和制熱/制冷系統一起試驗。

（3）現場濕環境測試：濕路面常溫或高溫下現場試驗需要PaveMLS11荷載模擬器、斷面儀、環境控制倉或者帆布蓋、濕路面加熱器。

（4）實驗室模擬路面環境測試：室內振動碾壓成型機及路面成型試模用來鋪設實驗室內的模擬路面。斷面儀、帆布蓋和加熱機冷卻室可用來進行室內試驗。

（5）鉆芯試樣室內測試：實驗室內對于干燥或者潮濕的150mm直徑的芯樣進行試驗時，需要試槽和PaveMLS11荷載模擬器、斷面儀、環境控制倉或提供帆布蓋子、干熱或冷卻系統及濕加熱器系統。另外，也需要一些裝置以提升PaveMLS11和移動試驗床，比如起重設備或者作用于“I”型軌上的手動設備。

（6）鉆芯試樣水損害評價測試：用PaveMLS11完成加水加載試驗，從路面可提取樣本作強度及疲勞測試（使用半圓彎曲技術）。從輪徑上鉆取100mm直徑芯樣，同時在同樣材料中取出沒有壓過的芯樣作為參照。強度試驗同時在這兩種芯樣上進行，有交通量與無交通量的應力比值可用來預測路面水損壞，同時可預測疲勞壽命。
