一、產品概述：

       本產品可用于檢測家用不銹鋼水槽多項性能指標，包括：水槽承載性能、排水濾器耐高溫性能、水槽耐撞擊性能、水槽排水及溢水流量、水槽涂層防結露性能。

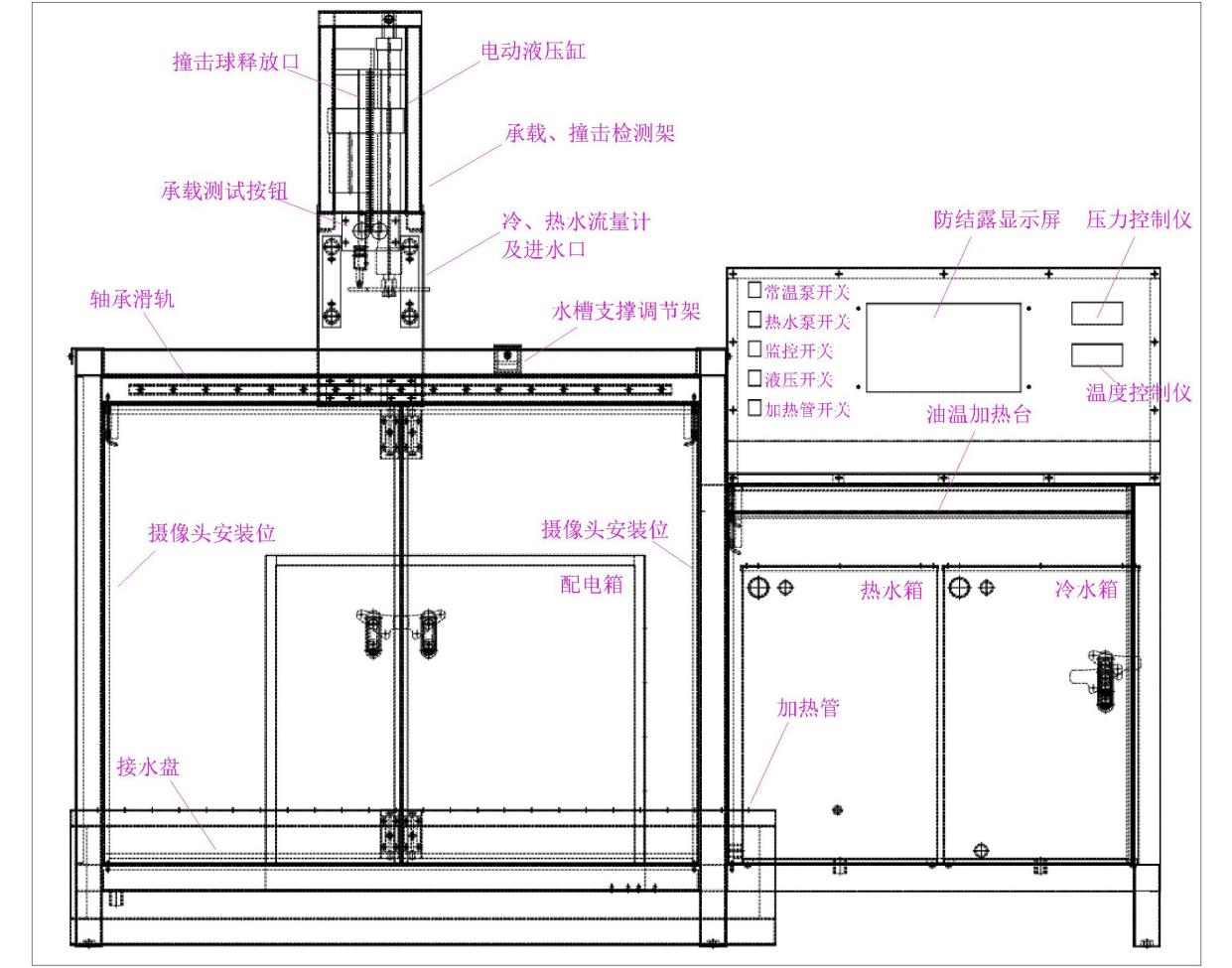

二、系統構成：

三、主要技術參數及指標

1、承載性能檢測。

       根據GB/T 38474-2020標準中6.7承載性能檢測方法，在水槽安裝位置上方設計施力裝置，施力裝置位置可調，施力大小可控，靜載1小時，卸載后測殘余變形量：

1）調整水槽支撐調節架，將待測水槽平穩放置，滑動承載檢測架使電動液壓缸對準待測區域；

2）打開液壓系統的開關，對應指示燈亮起，壓力控制儀得電，液壓系統的48V開關電源得電，等待測試開始；

3）調整壓力控制儀的設定壓力，壓力控制儀上方較大的數碼管顯示的是PV（當前壓力），下方較小的數碼管顯示的是SV（設定壓力），可以通過如下操作來設置SV；

       *長按儀表上? 按鈕5S以上進入SV設置窗口，←按鈕用來移位，↑↓按鈕用來增減選中位上的數字，設置好SV值后再按? 返回測量顯示窗口；

       *例如顯示1.50MPA對應圓盤上150kg壓力。

4）以上準備工作到位后可以開始測試，長按承載測試按鈕“↓”3-5秒以啟動測試，電動液壓缸開始伸出同時按鈕上的指示燈亮起，如果按下時間不足，測試將無法自保持（即松開按鈕會停），當測試自保持后松開按鈕，此時電動液壓缸將由壓力控制儀自動控制，保持壓力在SV值附近(因要保證測量值的精準，液壓下降速度確保值會比較緩慢大約需要10分鐘進行穩定，液壓壓力值為設置值的±6)；

5）測試完成后，點按承載測試按鈕“↑”其指示燈亮起，電動液壓缸開始縮回，直到上限位后停止，指示燈熄滅，測試結束。

       *承壓測試按鈕“↑”優先級高于“↓”，在任何位置按下都會縮回至上限位，“↑”、“↓”按鈕不可同時按下；

       *上限位開關如因故障無法正常關停電動液壓缸的縮回行程，應立刻關閉電源或者打下空開，以防電機過熱燒壞。

2、防結露涂層檢測。

       根據GB/T 38474-2020標準中6.10防結露涂層檢測方法，在水槽底部背面下方設計可移動視頻探頭，用于探測槽體背面結露滴水情況。

       根據實際需求，調整好攝像頭的安裝位置及角度，然后按下對應開關，指示燈亮起，等待監控系統啟動，約10秒后顯示屏里出現畫面。

3、排水機構使用性能檢測。

1）排水濾器滲漏量檢測。

       根據GB/T 38474-2020標準中6.6.3.1.1排水濾器滲漏量檢測方法，配備量杯用于測量注水量和滲漏量。

       在操作臺打開冷水泵可根據流量計調節泵的流量及情況。

2）濾籃過濾性檢測。

       根據GB/T 38474-2020標準中6.6.3.1.2濾籃過濾性檢測方法，配備φ4mm鋼珠100顆。

3）排水濾器耐高溫檢測。

       根據GB/T 38474-2020標準中6.6.3.1.3排水濾器耐高溫檢測方法，加工或采購1套加熱容器，其容量大于750mL，加熱溫度控制在（230±5）℃，配備油污清洗劑和對比顏料。

       給恒溫臺通電，設定溫度，加熱容器里的油，將熱油倒入水槽，觀察排水濾器的密封性，完成后用吸油壺回收冷油＜30°，回吸時要保證空壓機運行，且將吸油壺旋鈕調整到吸油位置，吸油壺反方向則為噴油位置，可將壺中的油噴回加熱容器中。

4）排水濾器耐撞擊檢測。

       根據GB/T 38474-2020標準中6.6.3.1.4排水濾器耐撞擊檢測方法，配備質量為（0.23±0.01）Kg、直徑約φ38mm的鋼球1個。

       調整撞擊檢測架的位置對準水槽待檢區域，調整鋼珠的高度，插入固定針，放入鋼球，在合適位置拔出固定針釋放鋼珠完成檢測。

5）溢水時間。

       根據GB/T 38474-2020標準中6.6.3.2.2排水濾器溢水時間檢測方法，配備能滿足9L/min的流量計、調節閥、常溫水箱、水泵和秒表。

       將排水器放入水箱底部回水口，打開面板上冷水泵開關，查看流量計是否為9L/min，若不是則調節流量計，待到合適位置后啟動秒表進行實驗。

6）排水系統滲漏和位移檢測。

       根據GB/T 38474-2020標準中6.6.3.3.2排水系統滲漏位移檢測方法，分別加入常溫水和70℃的熱水，調用視頻探頭完成對該項目的檢測。

       *長按儀表上? 按鈕5S以上進入SV設置窗口，←按鈕用來移位，↑↓按鈕用來增減選中位上的數字，設置好SV值后再按? 返回測量顯示窗口；打開加熱按鈕將水箱溫度設置為70度等待儀表溫度達到70度后進行實驗。
